A इलेक्ट्रिक कनेक्टर के लिए 12 पिन वायर सीलएक सटीक सीलिंग घटक है जिसे मल्टी-पिन इलेक्ट्रिकल कनेक्टर सिस्टम में व्यक्तिगत तार प्रवेश बिंदुओं की सुरक्षा के लिए डिज़ाइन किया गया है। प्रत्येक केबल के चारों ओर एक करीबी सील बनाकर, यह पानी, धूल, तेल, रसायन और अन्य दूषित पदार्थों के संवेदनशील टर्मिनलों तक पहुंचने के जोखिम को कम करने में मदद करता है। यह आलेख संरचना, सामग्री, कार्यों, चयन मानदंड, स्थापना विचार, सामान्य अनुप्रयोगों और क्रय कारकों की व्याख्या करता है जिन्हें इंजीनियरों और खरीदारों को 12-पिन तार सीलिंग समाधान निर्दिष्ट करते समय समझना चाहिए।
विषयसूची
- इलेक्ट्रिक कनेक्टर के लिए 12 पिन वायर सील क्या है?
- 12 पिन वायर सील की संरचना कैसे की जाती है?
- 12 पिन वायर सील क्या करती है?
- कौन सी सामग्रियां आमतौर पर उपयोग की जाती हैं?
- किसी एक का चयन करते समय क्या विचार किया जाना चाहिए?
- 12 पिन वायर सील का उपयोग कहाँ किया जाता है?
- वायर सील कैसे लगाई जानी चाहिए?
- खराब ढंग से चयनित सील के कारण क्या समस्याएँ हो सकती हैं?
- कस्टम विनिर्माण कनेक्टर सीलिंग में कैसे सुधार करता है?
- खरीदारों को वायर सील निर्माता से क्या पूछना चाहिए?
- अक्सर पूछे जाने वाले प्रश्नों
- अंतिम विचार

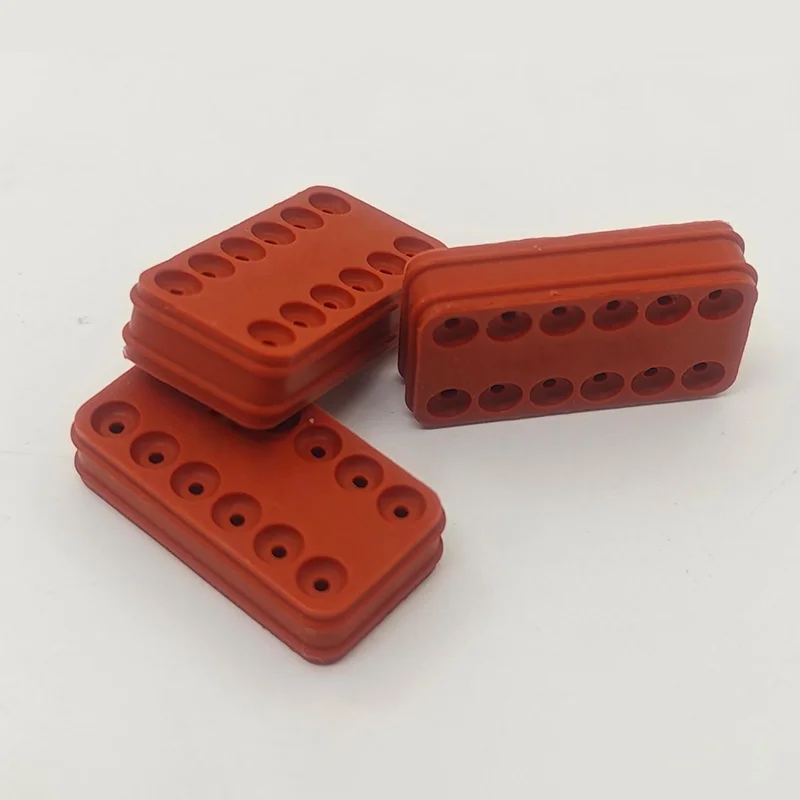

इलेक्ट्रिक कनेक्टर के लिए 12 पिन वायर सील क्या है?
A इलेक्ट्रिक कनेक्टर के लिए 12 पिन वायर सीलएक सीलिंग घटक है जो बारह व्यक्तिगत कनेक्शन स्थितियों वाले विद्युत कनेक्टर के लिए डिज़ाइन किया गया है। इसका प्राथमिक उद्देश्य उस क्षेत्र को सील करना है जहां तार कनेक्टर हाउसिंग में गुजरते हैं, जिससे अवांछित पदार्थों को आंतरिक टर्मिनलों तक पहुंचने से रोकने में मदद मिलती है।
कनेक्टर हाउसिंग के विपरीत, एक तार सील आम तौर पर एक अपेक्षाकृत छोटा इलास्टोमेरिक घटक होता है। इसका प्रदर्शन आयामी सटीकता, सामग्री विशेषताओं, तार व्यास संगतता, संपीड़न और कनेक्टर गुहा की ज्यामिति पर काफी हद तक निर्भर करता है।
व्यावहारिक अनुप्रयोगों में, सील कनेक्टर हाउसिंग, टर्मिनल, तार, लॉकिंग तंत्र और अन्य सीलिंग तत्वों के साथ मिलकर काम करती है। इसलिए एक संपूर्ण सीलिंग प्रणाली का मूल्यांकन केवल रबर घटक द्वारा नहीं किया जा सकता है। वायर सील को कनेक्टर डिज़ाइन और केबल आयामों से सटीक रूप से मेल खाना चाहिए।
मल्टी-पिन विद्युत प्रणालियों के लिए, प्रत्येक तार प्रवेश बिंदु को सील करना विशेष रूप से महत्वपूर्ण है क्योंकि केबल के चारों ओर एक छोटा सा उद्घाटन नमी, धूल, तेल या अन्य दूषित पदार्थों के लिए प्रवेश पथ बन सकता है। समय के साथ, संदूषण संक्षारण, अस्थिर विद्युत प्रदर्शन, इन्सुलेशन समस्याएं, या समय से पहले घटक विफलता में योगदान कर सकता है।
मुख्य बिंदु:12-पिन तार सील केवल एक रबर की अंगूठी नहीं है। यह एक सटीक सीलिंग घटक है जिसे एक विश्वसनीय पर्यावरणीय अवरोध बनाने के लिए कनेक्टर हाउसिंग और तार के साथ मिलकर काम करना चाहिए।
12 पिन वायर सील की संरचना कैसे की जाती है?
एक सामान्य 12-पिन कनेक्टर सीलिंग समाधान में व्यक्तिगत तार गुहाओं के अनुरूप कई सीलिंग क्षेत्र हो सकते हैं। कनेक्टर डिज़ाइन के आधार पर, सील को एक व्यक्तिगत तार सील, एक मल्टी-कैविटी सीलिंग घटक, या किसी अन्य विशेष कॉन्फ़िगरेशन के रूप में निर्मित किया जा सकता है।
सीलिंग क्षेत्र आम तौर पर इलास्टोमेर और आसपास के कनेक्टर घटकों के बीच नियंत्रित हस्तक्षेप पर निर्भर करता है। जब तार सही ढंग से डाला जाता है, तो सीलिंग लिप या सीलिंग सतह वायर जैकेट के चारों ओर संपीड़ित होती है, जबकि कनेक्टर गुहा के अंदर सुरक्षित रूप से स्थित रहती है।
सबसे महत्वपूर्ण संरचनात्मक कारकों में आमतौर पर शामिल हैं:
- भीतरी व्यास:लागू तार या केबल व्यास के बिल्कुल अनुरूप होना चाहिए।
- बहरी घेरा:अत्यधिक विरूपण के बिना कनेक्टर गुहा में फिट होना चाहिए।
- होठों को सीलना:तार की सतह के चारों ओर नियंत्रित संपर्क प्रदान करें।
- अवधारण विशेषताएं:असेंबली के दौरान सील को सही स्थिति में रखने में मदद करें।
- द्रव्य का गाढ़ापन:संपीड़न, लचीलेपन और दीर्घकालिक सीलिंग व्यवहार को प्रभावित करता है।
- समग्र ज्यामिति:कनेक्टर हाउसिंग और टर्मिनल कॉन्फ़िगरेशन से मेल खाना चाहिए।
क्योंकि छोटे आयामी विचलन सीलिंग प्रदर्शन को प्रभावित कर सकते हैं, उत्पादन अनुप्रयोगों के लिए सटीक मोल्डिंग और लगातार गुणवत्ता नियंत्रण महत्वपूर्ण हैं।
12 पिन वायर सील क्या करती है?
मुख्य कार्य तार प्रवेश बिंदु के चारों ओर एक पर्यावरणीय अवरोध पैदा करना है। हालाँकि, इसका व्यावहारिक मूल्य साधारण वॉटरप्रूफिंग से कहीं आगे तक फैला हुआ है।
| समारोह | उद्देश्य | विशिष्ट लाभ |
|---|---|---|
| नमी संरक्षण | तार के छिद्रों से पानी के प्रवेश को सीमित करता है | नमी से संबंधित विद्युत समस्याओं को कम करता है |
| धूल से सुरक्षा | कणीय संदूषण को प्रतिबंधित करता है | क्लीनर कनेक्टर गुहाओं को बनाए रखने में मदद करता है |
| प्रदूषक प्रतिरोध | चयनित पर्यावरणीय प्रदूषकों के विरुद्ध अवरोध प्रदान करता है | कनेक्टर स्थायित्व में सुधार करता है |
| वायर इंटरफ़ेस सीलिंग | सील और वायर जैकेट के बीच संपर्क बनाए रखता है | लगातार पर्यावरण संरक्षण का समर्थन करता है |
| कंपन समर्थन | यांत्रिक गति के दौरान सीलिंग संपर्क बनाए रखता है | कंपन के कारण होने वाले रिसाव को कम करने में मदद करता है |
| तापमान प्रतिरोध | निर्दिष्ट तापमान सीमा के भीतर सीलिंग गुणों को बनाए रखता है | मांग वाले वातावरण में संचालन का समर्थन करता है |
वास्तविक सुरक्षा स्तर संपूर्ण कनेक्टर सिस्टम पर निर्भर करता है, जिसमें आवास डिजाइन, संभोग स्थिति, तार आयाम, सील सामग्री, असेंबली गुणवत्ता और परीक्षण आवश्यकताएं शामिल हैं। इसलिए, किसी सील को उसके इच्छित कनेक्टर सिस्टम से स्वतंत्र रूप से कभी भी निर्दिष्ट नहीं किया जाना चाहिए।
कौन सी सामग्रियां आमतौर पर उपयोग की जाती हैं?
वायर सील विकसित करते या खरीदते समय सामग्री का चयन सबसे महत्वपूर्ण निर्णयों में से एक है। विभिन्न विद्युत वातावरण सीलिंग घटकों को तापमान, नमी, तेल, रसायन, कंपन और यांत्रिक तनाव के विभिन्न संयोजनों के संपर्क में लाते हैं।
| सामग्री का प्रकार | विशिष्ट लक्षण | संभावित अनुप्रयोग |
|---|---|---|
| सिलिकॉन रबर | लचीला, अच्छा तापमान प्रदर्शन, कई विद्युत सीलिंग अनुप्रयोगों के लिए उपयुक्त | ऑटोमोटिव, सेंसर, विद्युत कनेक्टर |
| ईपीडीएम | अच्छा मौसम और पर्यावरण प्रतिरोध | आउटडोर और ऑटोमोटिव अनुप्रयोग |
| एनबीआर | उपयोगी जहां कुछ तेलों और पेट्रोलियम-आधारित पदार्थों के प्रतिरोध की आवश्यकता होती है | औद्योगिक और ऑटोमोटिव वातावरण |
| एफकेएम | मांग वाले वातावरण के लिए उच्च रासायनिक और तापमान प्रतिरोध | विशिष्ट ऑटोमोटिव और औद्योगिक प्रणालियाँ |
सिलिकॉन रबर को अक्सर इलेक्ट्रिकल कनेक्टर सीलिंग के लिए माना जाता है क्योंकि इसका लचीलापन इसे तापमान परिवर्तन के दौरान सीलिंग संपर्क बनाए रखते हुए वायर जैकेट के अनुरूप होने की अनुमति देता है। हालाँकि, सबसे अधिक उपयोग किए जाने वाले विकल्प को चुनने के बजाय हमेशा वास्तविक ऑपरेटिंग वातावरण के अनुसार सही सामग्री का चयन किया जाना चाहिए।
सामग्री चयन युक्ति:रबर यौगिक की पुष्टि करने से पहले तापमान, रासायनिक जोखिम, संपीड़न व्यवहार, वायर जैकेट अनुकूलता, अपेक्षित सेवा जीवन और पर्यावरणीय स्थितियों का एक साथ मूल्यांकन करें।
किसी एक का चयन करते समय क्या विचार किया जाना चाहिए?
12-पिन तार सील चुनने में कनेक्टर पदों की संख्या के मिलान से कहीं अधिक शामिल है। खरीदारों और इंजीनियरों को उत्पादन ऑर्डर देने से पहले पूर्ण आयामी और पर्यावरणीय आवश्यकताओं की पुष्टि करनी चाहिए।
-
तार का व्यास
तार इन्सुलेशन के वास्तविक बाहरी व्यास की पुष्टि करें। काफी अलग व्यास के लिए डिज़ाइन की गई सील अपर्याप्त संपीड़न या अत्यधिक असेंबली बल पैदा कर सकती है। -
कनेक्टर गुहा आयाम
सील की बाहरी ज्यामिति कनेक्टर कैविटी से सटीक रूप से मेल खानी चाहिए। -
रबर सामग्री
तापमान, नमी, रसायन, तेल, यूवी जोखिम और अन्य पर्यावरणीय कारकों के अनुसार यौगिक का चयन करें। -
कठोरता
रबर की कठोरता सम्मिलन बल, संपीड़न, लचीलेपन और सीलिंग संपर्क को प्रभावित करती है। -
तापमान की रेंज
सामग्री अनुमोदन से पहले अपेक्षित न्यूनतम और अधिकतम परिचालन तापमान को परिभाषित किया जाना चाहिए। -
पर्यावरण संरक्षण की आवश्यकता
संपूर्ण कनेक्टर असेंबली के लिए आवश्यक पर्यावरण संरक्षण स्तर निर्धारित करें। -
विधानसभा की प्रक्रिया
मैनुअल इंसर्शन, स्वचालित हार्नेस असेंबली, टर्मिनल क्रिम्पिंग और कनेक्टर मेटिंग सील पर अलग-अलग आवश्यकताएं लगा सकते हैं। -
उत्पादन की मात्रा
उच्च-मात्रा वाली परियोजनाएं समर्पित टूलींग और अनुकूलित मोल्डिंग प्रक्रियाओं को उचित ठहरा सकती हैं, जबकि कम-मात्रा वाले अनुप्रयोगों को विभिन्न विकास रणनीतियों की आवश्यकता हो सकती है।
12 पिन वायर सील का उपयोग कहाँ किया जाता है?
12-पिन सीलिंग कॉन्फ़िगरेशन का उपयोग तब किया जा सकता है जब पर्यावरण संरक्षण को बनाए रखते हुए कई विद्युत सर्किटों को एक कनेक्टर से गुजरना पड़ता है।
- ऑटोमोटिव वायरिंग हार्नेस:इंजन डिब्बे, बॉडी इलेक्ट्रॉनिक्स, प्रकाश व्यवस्था, सेंसर, नियंत्रण मॉड्यूल और अन्य वाहन विद्युत प्रणालियाँ।
- इलेक्ट्रिक वाहन:चयनित कम वोल्टेज विद्युत इंटरफेस, सेंसर, नियंत्रण प्रणाली और सहायक विद्युत उपकरण।
- औद्योगिक उपकरण:मशीनरी, स्वचालन प्रणाली, नियंत्रण कैबिनेट, सेंसर, मोटर और मोबाइल उपकरण।
- कृषि मशीनरी:उपकरण कीचड़, बारिश, धूल, कंपन और तापमान परिवर्तन के संपर्क में आते हैं।
- निर्माण मशीनरी:बाहरी वातावरण की मांग में टिकाऊ विद्युत कनेक्शन की आवश्यकता वाले भारी उपकरण।
- आउटडोर विद्युत प्रणालियाँ:उपकरण बारिश, धूल, नमी और बदलती पर्यावरणीय परिस्थितियों के संपर्क में आते हैं।
- विशिष्ट इलेक्ट्रॉनिक उपकरण:पर्यावरणीय सीलिंग के साथ कॉम्पैक्ट मल्टी-सर्किट वायरिंग की आवश्यकता वाले अनुप्रयोग।
सटीक एप्लिकेशन आवश्यक सामग्री, आयाम, सीलिंग संरचना और सत्यापन विधि निर्धारित करता है। एक संरक्षित इनडोर नियंत्रण प्रणाली के लिए उपयुक्त घटक एक खुले इंजन डिब्बे या हेवी-ड्यूटी आउटडोर मशीन के लिए उपयुक्त नहीं हो सकता है।
वायर सील कैसे लगाई जानी चाहिए?
सही स्थापना आवश्यक है क्योंकि एक उच्च-गुणवत्ता वाली सील भी अपनी प्रभावशीलता खो सकती है यदि वह क्षतिग्रस्त है, गलत तरीके से रखी गई है, या अनुपयुक्त तार के साथ जोड़ी गई है।
- सील का निरीक्षण करें:कट, दरार, विरूपण, फ़्लैश, संदूषण, या अन्य दृश्यमान दोषों की जाँच करें।
- तार अनुकूलता की पुष्टि करें:सत्यापित करें कि तार का व्यास निर्दिष्ट सीलिंग सीमा से मेल खाता है।
- तार तैयार करें:सुनिश्चित करें कि वायर जैकेट साफ और क्षतिग्रस्त न हो।
- सील को सही ढंग से लगाएं:सुनिश्चित करें कि सीलिंग घटक कनेक्टर डिज़ाइन के अनुसार उन्मुख है।
- टर्मिनल को सावधानी से डालें:टर्मिनल इंसर्शन के दौरान सीलिंग लिप को फाड़ने या घुमाने से बचें।
- टर्मिनल प्रतिधारण सत्यापित करें:पुष्टि करें कि टर्मिनल सही स्थिति और लॉकिंग तंत्र तक पहुंच गया है।
- अंतिम असेंबली का निरीक्षण करें:परीक्षण से पहले सील की स्थिति और कनेक्टर मेटिंग स्थिति की जांच करें।
स्वचालित उत्पादन के लिए, सील का मूल्यांकन सम्मिलन उपकरण, टूलींग, असेंबली गति और स्नेहन आवश्यकताओं के साथ संगतता के लिए भी किया जाना चाहिए। अत्यधिक सम्मिलन बल सील या तार को नुकसान पहुंचा सकता है, जबकि अपर्याप्त संपीड़न पर्यावरण संरक्षण को कम कर सकता है।
खराब ढंग से चयनित सील के कारण क्या समस्याएँ हो सकती हैं?
कई कनेक्टर सीलिंग समस्याएं सीलिंग प्रणाली की अवधारणा के बजाय सील और वास्तविक अनुप्रयोग के बीच बेमेल से उत्पन्न होती हैं।
| संभावित समस्या | संभावित कारण | अनुशंसित रोकथाम |
|---|---|---|
| पानी या नमी का प्रवेश | गलत आयाम या अपर्याप्त संपीड़न | तार और गुहा आयाम सत्यापित करें |
| सील फाड़ना | अत्यधिक सम्मिलन बल या नुकीले किनारे | असेंबली टूलींग और घटक ज्यामिति की समीक्षा करें |
| तार की गति | खराब प्रतिधारण या अनुपयुक्त सीलिंग संरचना | कनेक्टर और सील संगतता की जाँच करें |
| सख्त होना या टूटना | परिचालन वातावरण के लिए अनुपयुक्त सामग्री | एक संगत रबर यौगिक का चयन करें |
| अत्यधिक संयोजन बल | गलत सील आकार या अत्यधिक हस्तक्षेप | आयाम और कठोरता को अनुकूलित करें |
| समयपूर्व सील विरूपण | लंबे समय तक संपीड़न या तापमान का जोखिम | संपीड़न व्यवहार और सेवा शर्तों का मूल्यांकन करें |
ये मुद्दे प्रदर्शित करते हैं कि खरीदारी के निर्णय केवल कीमत या उपस्थिति के बजाय संपूर्ण तकनीकी विशिष्टताओं पर आधारित क्यों होने चाहिए।
कस्टम विनिर्माण कनेक्टर सीलिंग में कैसे सुधार करता है?
मानक सीलिंग घटक तब व्यावहारिक होते हैं जब कनेक्टर और तार के आयाम पहले से ही एक स्थापित डिज़ाइन से मेल खाते हों। हालाँकि, कई ओईएम और औद्योगिक परियोजनाओं को विशेष कनेक्टर गुहाओं, असामान्य तार व्यास, सीमित स्थापना स्थान, या पर्यावरणीय परिस्थितियों की मांग के कारण अनुकूलित ज्यामिति की आवश्यकता होती है।
कस्टम विनिर्माण ग्राहक के एप्लिकेशन के आसपास सीलिंग प्रोफ़ाइल, आयाम, सामग्री, कठोरता, रंग और उत्पादन प्रक्रिया विकसित करने की अनुमति देता है।
उदाहरण के लिए, एक अनुकूलित 12-पिन तार सील परियोजना की आवश्यकता हो सकती है:
- विभिन्न तार विशिष्टताओं के लिए अनुकूलित आंतरिक व्यास
- मालिकाना कनेक्टर आवास के लिए विशेष बाहरी ज्यामिति
- विभिन्न सीलिंग लिप डिज़ाइन
- विशिष्ट रबर कठोरता
- सर्किट पहचान के लिए अनुकूलित रंग
- तापमान या रासायनिक जोखिम के आधार पर सामग्री का चयन
- ड्राइंग, नमूने या 3डी डेटा से टूलींग विकसित की गई
- उच्च मात्रा में उत्पादन के लिए लगातार आयामी नियंत्रण
झेजियांग गुओमिंग रबर टेक्नोलॉजी कंपनी लिमिटेडविद्युत कनेक्टर अनुप्रयोगों के लिए अनुकूलित रबर सीलिंग घटकों की सोर्सिंग करते समय इस पर विचार किया जा सकता है। ओईएम परियोजनाओं के लिए, विकास की शुरुआत में पूरी तकनीकी जानकारी प्रदान करने से अनावश्यक नमूना चक्र को कम करने और कनेक्टर डिजाइनर, सील निर्माता और असेंबली टीम के बीच संचार में सुधार करने में मदद मिल सकती है।
खरीदारों को वायर सील निर्माता से क्या पूछना चाहिए?
आपूर्तिकर्ता का चयन करने से पहले, क्रय टीमों को एक स्पष्ट तकनीकी जाँच सूची स्थापित करनी चाहिए। यह सही दिखने वाले घटक को अनुपयुक्त एप्लिकेशन में उपयोग होने से रोकने में मदद करता है।
✓ कौन सी रबर सामग्री उपलब्ध हैं?
✓ सील किस तार व्यास सीमा को समायोजित कर सकती है?
✓ क्या आपूर्तिकर्ता चित्र या नमूने के अनुसार निर्माण कर सकता है?
✓ क्या आपूर्तिकर्ता कस्टम टूलींग विकसित कर सकता है?
✓ किस आयामी सहनशीलता को बनाए रखा जा सकता है?
✓ सामग्री किस तापमान और पर्यावरणीय परिस्थितियों के लिए डिज़ाइन की गई है?
✓ क्या बड़े पैमाने पर उत्पादन से पहले उत्पादन के नमूने उपलब्ध कराए जा सकते हैं?
✓ कौन सी गुणवत्ता निरीक्षण प्रक्रियाएँ उपलब्ध हैं?
✓ क्या आपूर्तिकर्ता बड़ी मात्रा में OEM उत्पादन का समर्थन कर सकता है?
✓ क्या आपूर्तिकर्ता लगातार बैच-टू-बैच गुणवत्ता प्रदान कर सकता है?
औद्योगिक और ऑटोमोटिव कार्यक्रमों के लिए, खरीदारों को उत्पादन स्थिरता, ट्रेसबिलिटी, तकनीकी संचार, टूलींग प्रबंधन, पैकेजिंग, वितरण क्षमता और दीर्घकालिक आपूर्ति स्थिरता पर भी विचार करना चाहिए।
एक विश्वसनीय आपूर्तिकर्ता संबंध पहले नमूने से आगे बढ़ना चाहिए। दीर्घकालिक कनेक्टर प्रदर्शन कई बैचों में स्थिर सामग्री गुणों, आयामी सटीकता और उत्पादन नियंत्रण को बनाए रखने पर निर्भर करता है।
अक्सर पूछे जाने वाले प्रश्नों
इलेक्ट्रिक कनेक्टर के लिए 12 पिन वायर सील का मुख्य उद्देश्य क्या है?
इसका प्राथमिक उद्देश्य 12-स्थिति वाले विद्युत कनेक्टर में तार प्रवेश बिंदुओं को सील करना और कनेक्टर सिस्टम में पानी, धूल और अन्य पर्यावरणीय दूषित पदार्थों के प्रवेश को कम करना है।
क्या सिलिकॉन रबर 12-पिन तार सील के लिए उपयुक्त है?
सिलिकॉन रबर अपने लचीलेपन और तापमान प्रदर्शन के कारण कई विद्युत कनेक्टर सीलिंग अनुप्रयोगों के लिए उपयुक्त हो सकता है। हालाँकि, अंतिम सामग्री का चुनाव वास्तविक तापमान, रासायनिक, यांत्रिक और पर्यावरणीय आवश्यकताओं पर आधारित होना चाहिए।
क्या 12-पिन तार सील पूरे कनेक्टर को जलरोधक बनाती है?
अपने आप से नहीं. पर्यावरण संरक्षण संपूर्ण कनेक्टर असेंबली पर निर्भर करता है, जिसमें हाउसिंग, टर्मिनल, वायर सील, मेटिंग सतह, प्लग, लॉकिंग फीचर्स और असेंबली गुणवत्ता शामिल है।
क्या 12-पिन तार सील को अनुकूलित किया जा सकता है?
हाँ। निर्माता और अनुप्रयोग के आधार पर, आयाम, सीलिंग प्रोफाइल, सामग्री, कठोरता, रंग और अन्य विशेषताओं को इंजीनियरिंग आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
मैं तार सील का सही आकार कैसे चुनूँ?
वास्तविक तार के बाहरी व्यास और कनेक्टर गुहा आयामों से प्रारंभ करें। सील को अत्यधिक सम्मिलन बल पैदा किए बिना या वायर जैकेट को नुकसान पहुंचाए बिना उचित संपीड़न प्रदान करना चाहिए।
क्या वायर सील का उपयोग ऑटोमोटिव अनुप्रयोगों में किया जा सकता है?
हाँ। वायर सील का व्यापक रूप से सीलबंद ऑटोमोटिव कनेक्टर और वायरिंग हार्नेस सिस्टम के हिस्से के रूप में उपयोग किया जाता है। उपयुक्त सामग्री और डिज़ाइन वाहन के स्थान और पर्यावरणीय परिस्थितियों पर निर्भर करता है।
रबर की कठोरता क्यों महत्वपूर्ण है?
कठोरता लचीलेपन, संपीड़न, सम्मिलन बल, सीलिंग संपर्क और दीर्घकालिक विरूपण व्यवहार को प्रभावित करती है। उपयुक्त कठोरता को कनेक्टर डिज़ाइन और तार आयामों के साथ निर्धारित किया जाना चाहिए।
कस्टम वायर सील कोटेशन के लिए मुझे क्या जानकारी प्रदान करनी चाहिए?
उपयोगी जानकारी में चित्र, नमूने, कनेक्टर कैविटी आयाम, तार का व्यास, सामग्री की आवश्यकताएं, ऑपरेटिंग तापमान, पर्यावरण की स्थिति, अपेक्षित मात्रा, अनुप्रयोग और कोई भी आवश्यक परीक्षण या गुणवत्ता विनिर्देश शामिल हैं।
अंतिम विचार
A इलेक्ट्रिक कनेक्टर के लिए 12 पिन वायर सीलमल्टी-सर्किट विद्युत कनेक्शन की विश्वसनीयता में महत्वपूर्ण भूमिका निभाने वाला एक छोटा घटक है। इसकी प्रभावशीलता सामग्री, ज्यामिति, तार के आकार, कनेक्टर गुहा, संपीड़न, असेंबली प्रक्रिया और पर्यावरणीय स्थितियों के बीच बातचीत पर निर्भर करती है।
इंजीनियरिंग टीमों के लिए, सबसे महत्वपूर्ण कदम सीलिंग सामग्री और आयामों का चयन करने से पहले संपूर्ण ऑपरेटिंग वातावरण को परिभाषित करना है। क्रय टीमों के लिए, इकाई मूल्य के साथ-साथ आपूर्तिकर्ता क्षमताओं, विनिर्माण स्थिरता, अनुकूलन समर्थन और गुणवत्ता नियंत्रण पर विचार किया जाना चाहिए।
जब एक मानक घटक आवश्यकताओं को पूरा नहीं कर सकता है, तो OEM-डिज़ाइन किया गया तार सील कनेक्टर सिस्टम के लिए अधिक सटीक फिट प्रदान कर सकता है। इंजीनियरिंग ड्राइंग, नमूने या आयामी विशिष्टताओं से सीधे काम करने से निर्माताओं को एक सीलिंग समाधान विकसित करने में मदद मिल सकती है जो अंतिम अनुप्रयोग के साथ बेहतर ढंग से संरेखित होता है।
एक अनुकूलित 12 पिन वायर सील समाधान की आवश्यकता है?
यदि आपके प्रोजेक्ट को इलेक्ट्रिक कनेक्टर, पेशेवर सामग्री चयन, सटीक आयाम, या OEM रबर सीलिंग घटकों के लिए अनुकूलित 12 पिन वायर सील की आवश्यकता है,झेजियांग गुओमिंग रबर टेक्नोलॉजी कंपनी लिमिटेडविनिर्देश समीक्षा और नमूना विकास से लेकर उत्पादन तक आपके प्रोजेक्ट का समर्थन कर सकता है।
हमसे संपर्क करेंअपने प्रोजेक्ट के लिए उपयुक्त वायर सीलिंग समाधान पर चर्चा करने के लिए अपने चित्रों, नमूनों, तार विनिर्देशों, कनेक्टर आयामों, अनुप्रयोग आवश्यकताओं और अनुमानित ऑर्डर मात्रा के साथ।
