में 11 वर्षों के अनुभव के साथऑटोमोटिव कनेक्टर सीलउद्योग में, मैं सालाना 20 से अधिक ग्राहकों के लिए विफलता विश्लेषण आयोजित करता हूं। क्रय प्रबंधक अक्सर पूछते हैं, "वाहनों में बड़े पैमाने पर स्थापना के बाद लगातार समस्याएं क्यों उत्पन्न होती हैं?" इस बीच, डिज़ाइन इंजीनियर अक्सर इस सवाल से हैरान रहते हैं, "क्षेत्र में तैनात होने के बाद प्रयोगशाला मानकों को पूरा करने वाले हिस्से विफल क्यों हो जाते हैं?" 2024 में एसएई इंटरनेशनल के उद्योग सर्वेक्षण डेटा पर आधारित - जो इंगित करता है कि 32% सील विफलताएं अपर्याप्त डिजाइन फिट के कारण होती हैं, 47% परिचालन स्थितियों के साथ बेमेल के कारण, और 21% असेंबली त्रुटियों के कारण - मैंने मुद्दों की तीन सबसे आम श्रेणियां संकलित की हैं जो खरीदारों और इंजीनियरों को समान रूप से चिंतित करती हैं। प्रत्येक श्रेणी के लिए, मैं वास्तविक दुनिया के मामले के अध्ययन, अनुभवजन्य परीक्षण डेटा और कार्रवाई योग्य समाधान प्रदान करता हूं।
परिदृश्य जो खरीदारों को सबसे बड़ा सिरदर्द देते हैं: पिछले साल, हमने एक वाणिज्यिक वाहन निर्माता को 16-पिन कनेक्टर सील की आपूर्ति की थी। जबकि उत्पादों ने सभी प्रयोगशाला-आधारित IP67 विसर्जन और धूल-प्रतिरोध परीक्षणों को सफलतापूर्वक पास कर लिया, ग्राहक ने वाहन स्थापना के छह महीने बाद रिपोर्ट किया कि "इंजन डिब्बे के दूषित पदार्थ 8वें पिन स्थिति में प्रवेश कर गए थे।" इकाइयों को पुनः प्राप्त करने और निरीक्षण करने पर, हमने पाया कि उस विशिष्ट पिन स्थिति पर सीलिंग लिप की संपीड़न दर केवल 12% थी - 20% की मानक आवश्यकता से काफी कम। इस प्रकार की "सिंगल-पिन विफलता" 12 या अधिक पिन वाली मल्टी-पिन कनेक्टर परियोजनाओं में 32% समस्याओं के लिए जिम्मेदार है, जो इसे खरीद में थोक रिटर्न का प्रमुख कारण बनाती है।
एक इंजीनियर के नजरिए से मुख्य बाधा:अधिकांश डिज़ाइन केवल "व्यक्तिगत छिद्रों के लिए ±0.01 मिमी सहिष्णुता" पर ध्यान केंद्रित करते हैं, जबकि "समग्र संपीड़न के दौरान असमान तनाव वितरण" के मुद्दे को नजरअंदाज करते हैं। 16-छेद वाले सीलिंग घटक में, परिधीय छिद्र आवास संरचना से प्रभावित होते हैं; परिणामस्वरूप, वे केंद्रीय छिद्रों की तुलना में 15-20% कम संपीड़न बल का अनुभव करते हैं। वाहन संचालन के दौरान आने वाले 10-2000 हर्ट्ज कंपन के साथ मिश्रित होने पर, केवल तीन महीनों के बाद सीलिंग होठों में ढीलापन और अंतराल का विकास होता है।
अनुभवजन्य डेटा द्वारा समर्थित:हमने 16-होल सील की संपीड़न स्थितियों का अनुकरण करने के लिए एफईए (परिमित तत्व विश्लेषण) का उपयोग किया; परिधीय छिद्रों पर औसत सीलिंग दबाव 0.3 एमपीए था, जबकि केंद्रीय छिद्रों में 0.4 एमपीए तक पहुंच गया - दबाव अंतर 25% से अधिक था। जब इस दबाव अंतर को 5% के भीतर नियंत्रित किया जाता है, तो स्थानीयकृत विफलता की संभावना 32% से घटकर 4% हो जाती है।

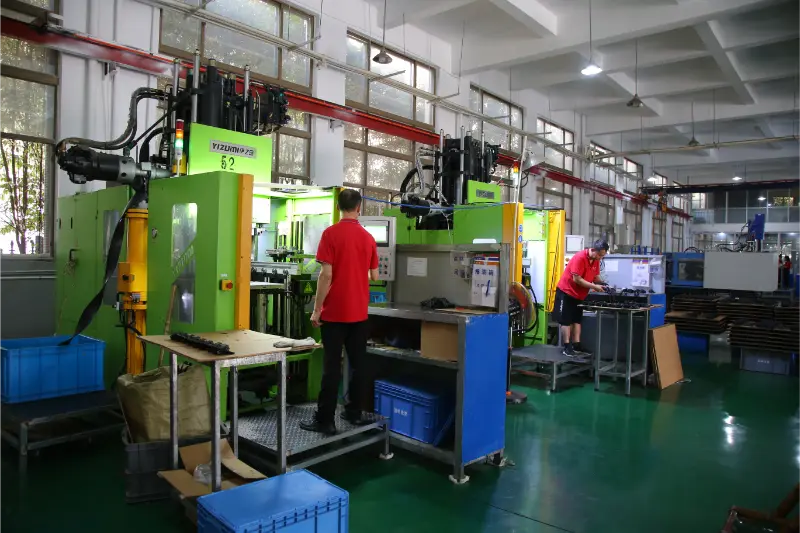

1. डिज़ाइन-साइड तनाव मुआवजा: संयुक्त "संपीड़न + कंपन" परिचालन स्थिति का अनुकरण करने के लिए एफईए का उपयोग करके, परिधीय छेद पदों पर सीलिंग होंठ 0.1 मिमी तक मोटे हो गए थे; साथ ही, संबंधित मोल्ड छेद के व्यास को 0.005 मिमी कम कर दिया गया, जिसके परिणामस्वरूप मोल्डिंग के बाद स्वाभाविक रूप से संतुलित तनाव वितरण हुआ।

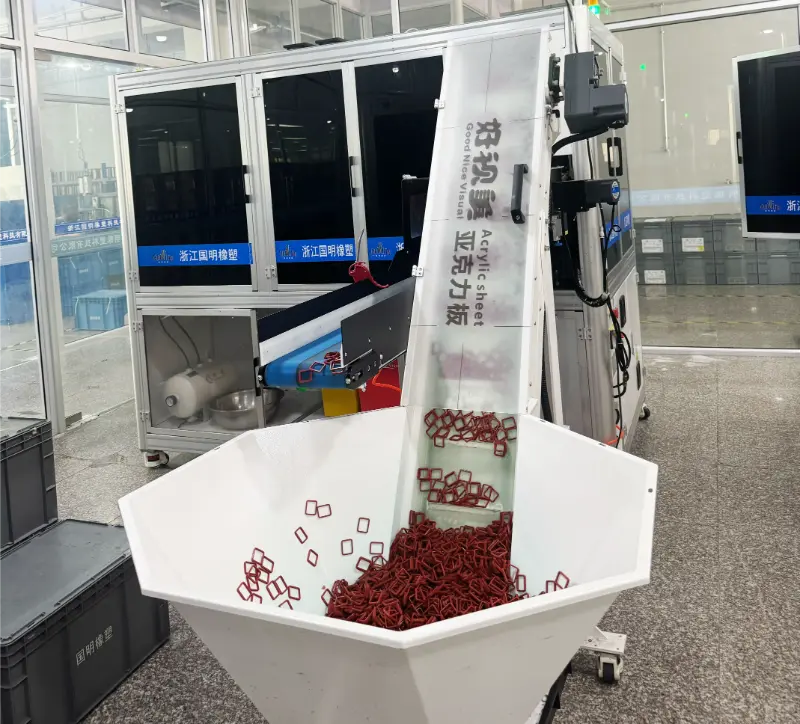

2. डिलीवरी पक्ष एक "तनाव परीक्षण रिपोर्ट" प्रदान करता है। प्रत्येक बैच के साथ सील पर 12 निर्दिष्ट बिंदुओं के लिए खरीदार को वास्तविक तनाव माप डेटा प्रदान करें, यह सुनिश्चित करते हुए कि दबाव अंतर ≤ 5% बना रहे।
3. असेंबली अंत "संपीड़न सीमा रेडलाइन" स्थापित करता है: असेंबली मैनुअल लाल रंग में हाइलाइट करता है: "किनारे के छेद का संपीड़न 20% ± 2% तक पहुंचना चाहिए।" इस प्रयोजन के लिए एक समर्पित फीलर गेज प्रदान किया गया है; असेंबली पूरी करने पर, श्रमिकों को वास्तविक माप लेने और परिणाम रिकॉर्ड करने की आवश्यकता होती है।
डिज़ाइन इंजीनियरों की सबसे विरोधाभासी मांगें: एक नई ऊर्जा वाहन निर्माता में 800V उच्च-वोल्टेज कनेक्टर परियोजना के लिए, सीलिंग घटकों को 160°C (बैटरी पैक का चरम तापमान) का सामना करने और 10kV चाप प्रतिरोध परीक्षण पास करने की आवश्यकता थी। हालाँकि, पारंपरिक सामग्रियों को "कैच -22" दुविधा का सामना करना पड़ा: उच्च-आर्क-प्रतिरोध सिलिकॉन केवल 140 डिग्री सेल्सियस तक तापमान सहन कर सकता था - वाहन स्थापना के केवल एक महीने के बाद सख्त हो गया - जबकि गर्मी प्रतिरोधी सिलिकॉन ने 160 डिग्री सेल्सियस पर आर्क प्रतिरोध प्रदर्शन में 35% की गिरावट का अनुभव किया, जिसके परिणामस्वरूप केवल 60 सेकंड के परीक्षण के बाद ढांकता हुआ टूटना हुआ। इस तरह की "सामग्री असंगति" मुद्दों के कारण इस 800V परियोजना में 47% प्रारंभिक नमूनों को अस्वीकार कर दिया गया, जिससे खरीद चक्र में गंभीर देरी हुई।
विवाद का मुख्य बिंदु: सिलिकॉन का "थर्मल प्रतिरोध" और "आर्क प्रतिरोध" विपरीत रूप से सहसंबद्ध हैं: आर्क-प्रतिरोधी एडिटिव्स (जैसे नैनो-एल्यूमिना) का जोड़ सिलोक्सेन अणुओं को अस्थिर करता है, जिससे थर्मल प्रतिरोध की ऊपरी सीमा कम हो जाती है; इसके विपरीत, उच्च तापमान-प्रतिरोधी एडिटिव्स (जैसे फेनिलसिलोक्सेन) को जोड़ने से आर्क-प्रतिरोधी घटक कमजोर हो जाते हैं, जिससे इन्सुलेशन प्रदर्शन से समझौता हो जाता है।
1. अनुकूलित यौगिक सूत्रीकरण:सामग्री निर्माताओं के सहयोग से, हमने फ्यूमेड सिलिका, 1.5% नैनो-एल्यूमिना और 2% फेनिलसिलोक्सेन से युक्त एक मिश्रित सामग्री विकसित की। 160 डिग्री सेल्सियस पर 1,000 घंटे के एजिंग परीक्षण के बाद, सामग्री ने ≤8% की कठोरता भिन्नता दर और 10 केवी पर 80 सेकंड का चाप प्रतिरोध समय प्रदर्शित किया - जो ग्राहक की 60 सेकंड की आवश्यकता से कहीं अधिक है।
2. पदानुक्रमित संरचनात्मक डिजाइन:सील की आंतरिक परत (उच्च-वोल्टेज पिन के संपर्क में) उच्च-आर्क-प्रतिरोध सिलिकॉन का उपयोग करती है, जबकि बाहरी परत (आवास के संपर्क में) उच्च तापमान-प्रतिरोधी सिलिकॉन का उपयोग करती है; यह दृष्टिकोण न केवल परस्पर विरोधी प्रदर्शन आवश्यकताओं को हल करता है बल्कि सामग्री लागत को 15% तक कम कर देता है।
3. सिस्टम-स्तरीय सह-अनुकूलन：खरीदारों और इंजीनियरों के लिए एक सिफ़ारिश: कनेक्टर हाउसिंग में तीन ताप अपव्यय पंख जोड़ने से सील का वास्तविक ऑपरेटिंग तापमान 160°C से 145°C तक कम हो जाता है, जिससे इसकी सेवा का जीवन और बढ़ जाता है।
डेटा सत्यापन: दो नई ऊर्जा वाहन निर्माताओं की 800V परियोजनाओं में इसके कार्यान्वयन के बाद, इस समाधान ने नमूना पास दर को 53% से 100% तक बढ़ा दिया, जबकि बड़े पैमाने पर स्थापना के बाद दोष दर ≤0.03% रही।
नुकसान को खरीदार सबसे आसानी से नज़रअंदाज कर देते हैं：उत्तरी चीन में एक यात्री वाहन निर्माता ने "घटकों की सीलिंग में दरार और विफलता" की घटनाओं की सूचना दी। अलग करने और निरीक्षण करने पर, यह पता चला कि 70% विफल हिस्सों में संपीड़न दर 30% से अधिक (20% की मानक सीमा की तुलना में) प्रदर्शित हुई। यह समस्या असेंबली कर्मियों से उत्पन्न हुई - "सीलिंग प्रदर्शन को अनुकूलित करने" के प्रयास में - स्क्रूड्राइवर्स का उपयोग करके सील को उनके खांचे में जबरन घुसाना; इस अभ्यास के परिणामस्वरूप न केवल अत्यधिक संपीड़न हुआ बल्कि सीलिंग होठों को भी नुकसान पहुंचा। एसएई द्वारा 2024 का एक सर्वेक्षण बताता है कि 21% सीलिंग विफलताएं असेंबली त्रुटियों के कारण होती हैं; ऐसे मुद्दे कंपनी द्वारा खरीदे गए "योग्य उत्पादों" को प्रभावी ढंग से "कबाड़" में बदल देते हैं, जबकि उत्पादन में देरी भी करते हैं।
| त्रुटि प्रकार | घटित होने की सम्भावना | प्रत्यक्ष परिणाम | जीवनकाल पर प्रभाव |
| धातु का उपकरण सीलिंग लिप को खरोंचता है। | 42% | एक गुप्त रिसाव, जो कंपन के बाद एक चैनल में फैल जाता है। | जीवनकाल घटकर एक तिहाई रह गया। |
| संपीड़न > 25% | 38% | सीलिंग लिप में स्थायी विकृति आ गई है, संपीड़न सेट 30% से अधिक हो गया है। | 3 महीने के भीतर समाप्त हो रहा है। |
| सील को पीछे की ओर लगाया गया/मुड़ाया गया | 20% | आईपी रेटिंग सीधे शून्य पर गिर जाती है; कमरे के तापमान पर विसर्जन के केवल 10 मिनट बाद पानी का प्रवेश होता है। | तुरंत प्रभावकारी |
1. उपकरण मानकीकरण:खरीदारों को एक समर्पित "विशेष इंस्टॉलेशन टूल किट" प्रदान करें - जिसमें रबर सील के लिए प्लास्टिक चिमटी और फ्लोरोरबर सील के लिए तांबे की गाइड आस्तीन शामिल हैं - यह सुनिश्चित करने के लिए कि कोई भी धातु उपकरण सीलिंग होठों के संपर्क में न आए।
2. दृश्य त्रुटि प्रूफ़िंग：एक लाल "अभिविन्यास चिह्न" (उदाहरण के लिए, "यह साइड इनवर्ड") कनेक्टर हाउसिंग पर चिह्नों के अनुरूप, सील पर मुद्रित होता है; शिपमेंट के साथ एक "संपीड़न माप कार्ड" शामिल है, जो इस विशिष्ट सील मॉडल के लिए मानक संपीड़ित मोटाई को दर्शाता है (उदाहरण के लिए, मूल मोटाई: 8 मिमी → संपीड़ित मोटाई: 6.4-6.8 मिमी)।
3. 1 घंटे का विशेष प्रशिक्षण:असेंबली कार्यकर्ताओं को "तीन-चेक सिद्धांत" - उपकरण, अभिविन्यास और संपीड़न का सत्यापन - पर निर्देश दिया जाता है, जिसके बाद सही प्रक्रियाओं का लाइव प्रदर्शन किया जाता है। मानकों को पूरा करने में विफल रहने वाले किसी भी कर्मचारी को तब तक पुनः प्रशिक्षण से गुजरना होगा जब तक कि वह व्यावहारिक मूल्यांकन में सफलतापूर्वक उत्तीर्ण न हो जाए।
इस क्षेत्र में जितना अधिक समय तक काम किया जाएगा, यह उतना ही स्पष्ट हो जाएगा: "सार्वभौमिक" सील मॉडल जैसी कोई चीज़ नहीं है। कई मुद्दे इसलिए उठते हैं क्योंकि विशिष्ट ऑपरेटिंग वातावरण - "परिदृश्य" - को पूरी तरह से समझा नहीं गया है। खरीदारी करते समय, केवल "आईपी रेटिंग" या "तापमान प्रतिरोध रेंज" जैसे कारकों पर ध्यान केंद्रित न करें; इसके बजाय, इंजीनियरों से ये तीन प्रश्न अवश्य पूछें:
1. वाहन में कनेक्टर कहाँ स्थापित किए गए हैं? (इंजन कम्पार्टमेंट, बैटरी पैक, या दरवाजे - काफी भिन्न परिचालन स्थितियों वाले स्थान।)
2. क्या असेंबली स्वचालित उपकरण का उपयोग करके या मैन्युअल रूप से की जाएगी? (यह मुहरों के संरचनात्मक डिजाइन को प्रभावित करता है।)
3. अंतिम ग्राहक की स्वीकृति मानदंड के भीतर अंतर्निहित आवश्यकताएं क्या हैं? (उदाहरण के लिए, कम तापमान वाले विसर्जन के बाद IP67 परीक्षण करना)
-
